오토레이아웃 구현하기(코드)
오토레이아웃이 무엇인지, 왜 필요한지 이해했다면 이번엔 직접 오토레이아웃을 구현해보도록 합시다.
오토레이아웃은 인터페이스 빌더에서 구현할 수도 있고, 코드를 이용해 프로그래밍적으로 구현할 수도 있어요.
이번 시간에는 코드를 이용해 구현하는 방법을 먼저 실습해 보도록 합시다.
학습 목표
1. Layout Anchor를 이용해 오토레이아웃을 구현할 수 있습니다.
2. NSLayoutConstraint와 Visual Format Language를 이용한 다른 방법에 대해서 이해합니다.
핵심 키워드
강의 영상
학습하기
NSLayoutConstraint
코드로 오토레이아웃을 구현하는 다른 방법인 NSLayoutConstraint 인스턴스 생성을 사용하여 제약조건을 지정하는 방법에 대해 알아봅시다.

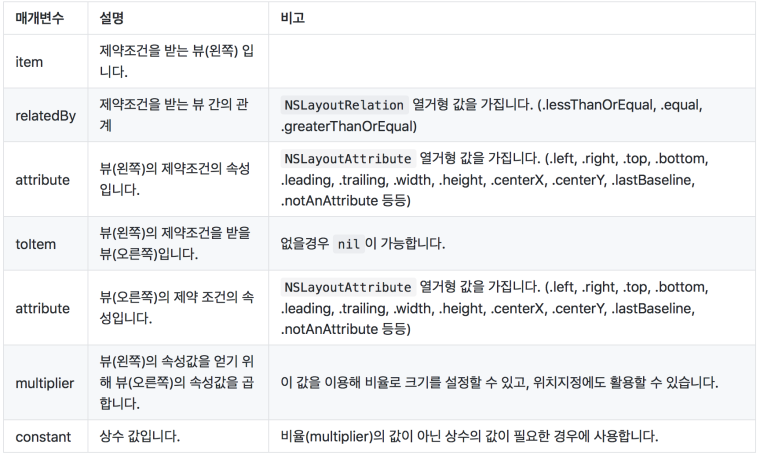

NSLayoutConstraint 인스턴스 생성 제약조건의 설명입니다.
다음은 오토레이아웃 방정식입니다.
view1.attr1 = view2.attr2 * multiplier + constant
item.attribute = toItem.attribute * multiplier + constant

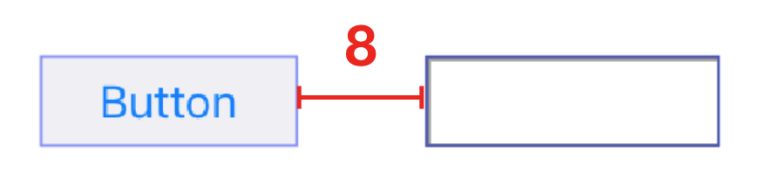

button과 textField에 기본간격(Standard Space, iOS 11 현재 8포인트)에 제약을 주기 위해 NSLayoutConstraint 인스턴스를 생성하는 코드입니다.
NSLayoutConstraint(item: button,
attribute: .right,
relatedBy: .equal,
toItem: textField,
attribute: .left,
multiplier: 1.0,
constant: 8.0)
NSLayoutConstraint 인스턴스 생성 코드입니다. NSLayoutConstraint(item: button,
attribute: .width,
relatedBy: .greaterThanOrEqual,
toItem: nil,
attribute: .notAnAttribute,
multiplier: 1.0,
constant: 50.0)

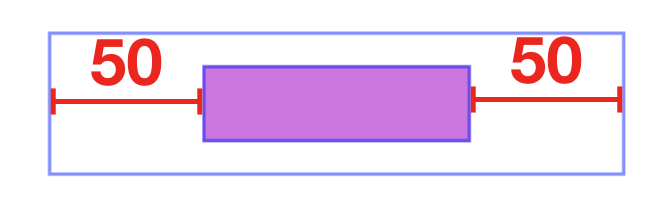

NSLayoutConstraint(item: purpleBox,
attribute: .left,
relatedBy: .equal,
toItem: self.view,
attribute: .left,
multiplier: 1.0,
constant: 50.0)
NSLayoutConstraint(item: purpleBox,
attribute: .right,
relatedBy: .equal,
toItem: self.view,
attribute: .right,
multiplier: 1.0,
constant: -50.0)

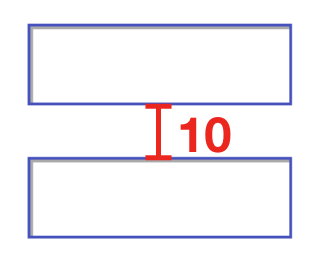

NSLayoutConstraint(item: topField,
attribute: .bottom,
relatedBy: .equal,
toItem: bottomField,
attribute: .top,
multiplier: 1.0,
constant: -10.0)
NSLayoutConstraint(item: maroonView,
attribute: .right,
relatedBy: .equal,
toItem: blueView,
attribute: .left,
multiplier: 1.0,
constant: 0.0)

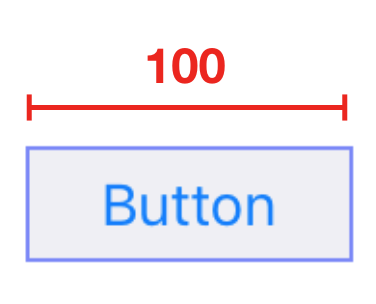

NSLayoutConstraint(item: button,
attribute: .width,
relatedBy: .equal,
toItem: nil,
attribute: .notAnAttribute,
multiplier: 1.0,
constant: 100.0).priority = UILayoutPriority(rawValue: 20)

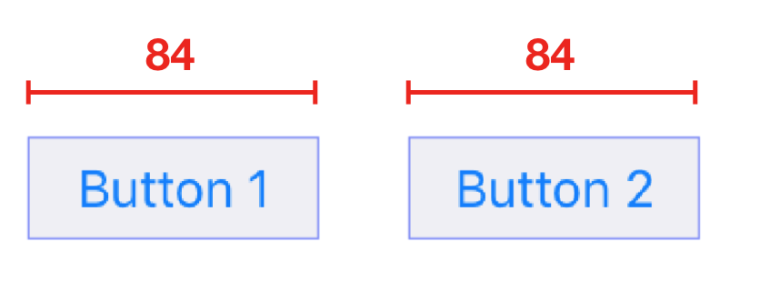

NSLayoutConstraint(item: button1,
attribute: .width,
relatedBy: .equal,
toItem: button2,
attribute: .width,
multiplier: 1.0,
constant: 0.0)

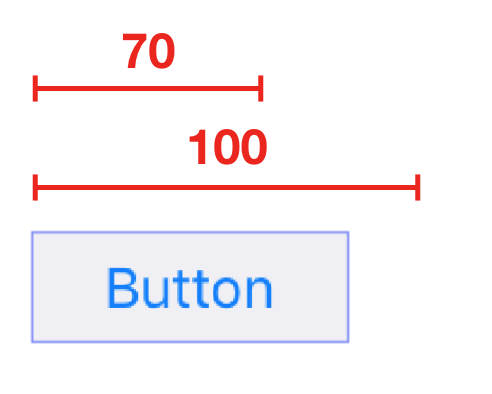

NSLayoutConstraint(item: flexibleButton,
attribute: .width,
relatedBy: .greaterThanOrEqual,
toItem: nil,
attribute: .notAnAttribute,
multiplier: 1.0,
constant: 70.0)
NSLayoutConstraint(item: flexibleButton,
attribute: .width,
relatedBy: .lessThanOrEqual,
toItem: nil,
attribute: .notAnAttribute,
multiplier: 1.0,
constant: 100.0)

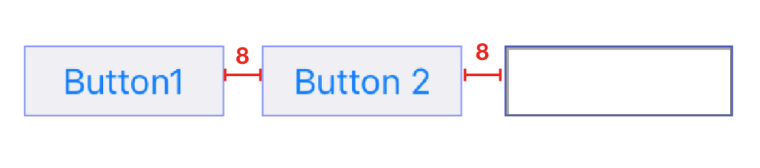

// button1
NSLayoutConstraint(item: button1,
attribute: .left,
relatedBy: .equal,
toItem: self.view,
attribute: .left,
multiplier: 1.0,
constant: 8.0)
// button2
NSLayoutConstraint(item: button2,
attribute: .left,
relatedBy: .equal,
toItem: button1,
attribute: .right,
multiplier: 1.0,
constant: 8.0)
// textField
NSLayoutConstraint(item: textField,
attribute: .left,
relatedBy: .equal,
toItem: button2,
attribute: .right,
multiplier: 1.0,
constant: 8.0)
NSLayoutConstraint(item: textField,
attribute: .width,
relatedBy: .greaterThanOrEqual,
toItem: nil,
attribute: .notAnAttribute,
multiplier: 1.0,
constant: 20.0)
NSLayoutConstraint(item: textField,
attribute: .right,
relatedBy: .equal,
toItem: self.view,
attribute: .right,
multiplier: 1.0,
constant: -8.0)
이번에는 Visual Format Language를 사용하여 제약조건을 지정하는 방법에 대해 알아보고,
위에서 NSLayoutConstraint를 이용해 만들었던 동일한 제약조건을 Visual Format Language를 이용해 만들어보겠습니다.

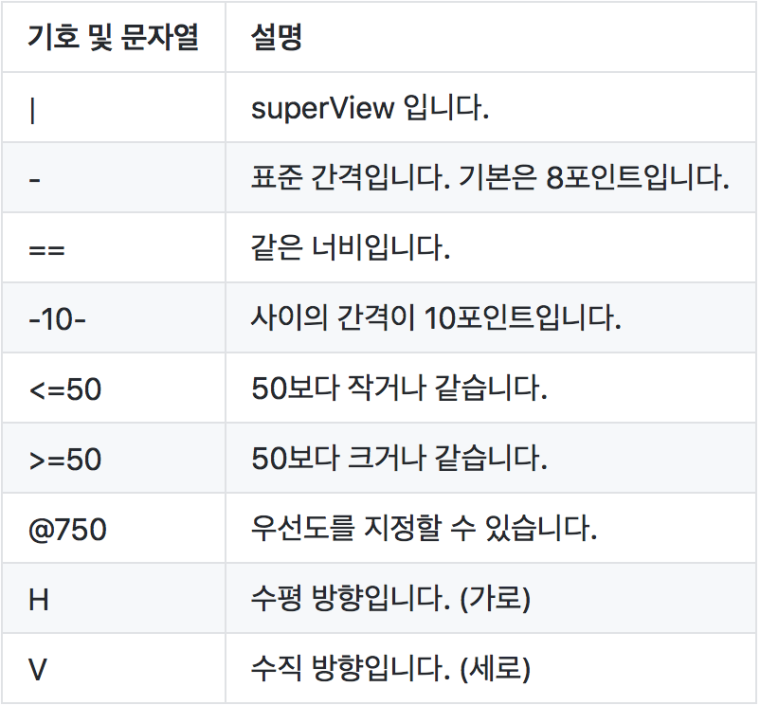

우선 들어가기에 앞서 "Visual Format Language"에서 사용 가능한 기호와 문자열에 관해 설명합니다.
H:[button]-8-[textField] 또는 H:[button]-[textField] H:[button(>=50)] H:|-50-[purpleBox]-50-| V:[topField]-10-[bottomField] H:[maroonView][blueView] H:[button(100@20)] H:[button1(==button2)] H:[flexibleButton(>=70,<=100)] H:|-[find]-[findNext]-[findField(>=20)]-|참고 링크
https://developer.apple.com
https://developer.apple.com
